作者： 朱玉龙
特斯拉在 Model Y 上导入了第四代驱动逆变器，这款产品也在之前的不断优化中有了一些进步，显著的特点包括：

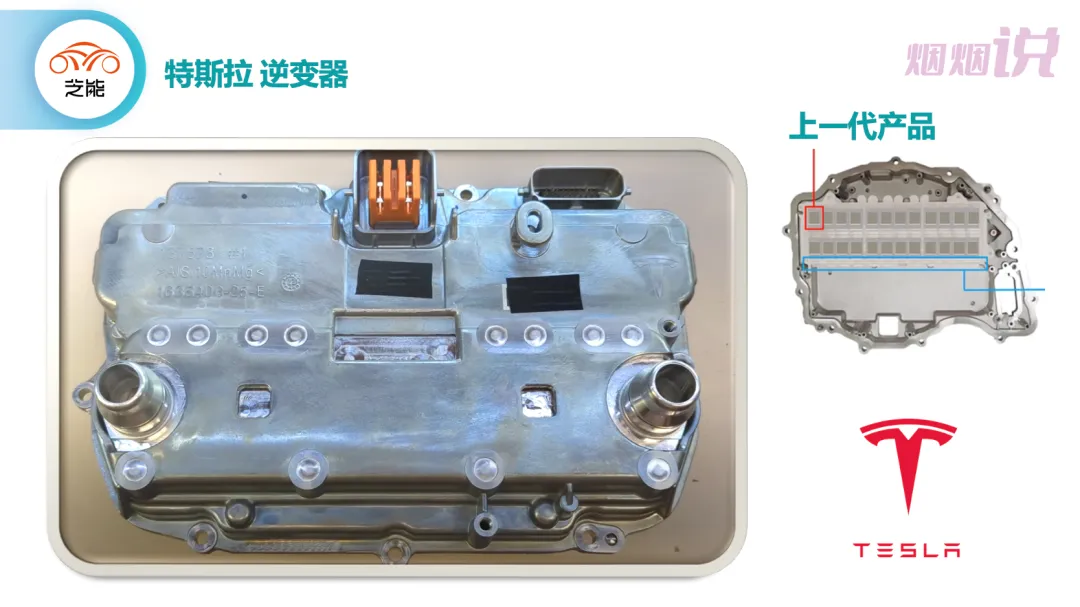

◎ 更改了逆变器的断面，从不规则到正方形
◎ 优化了输出三相电气连接的电气保护（拉弧设计）
◎ 导入了两个红外温度传感器
◎ 优化了 Gate Drive 驱动的电路
系统的设计改进

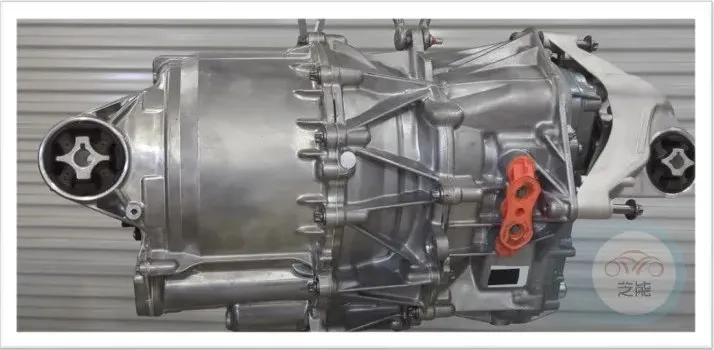

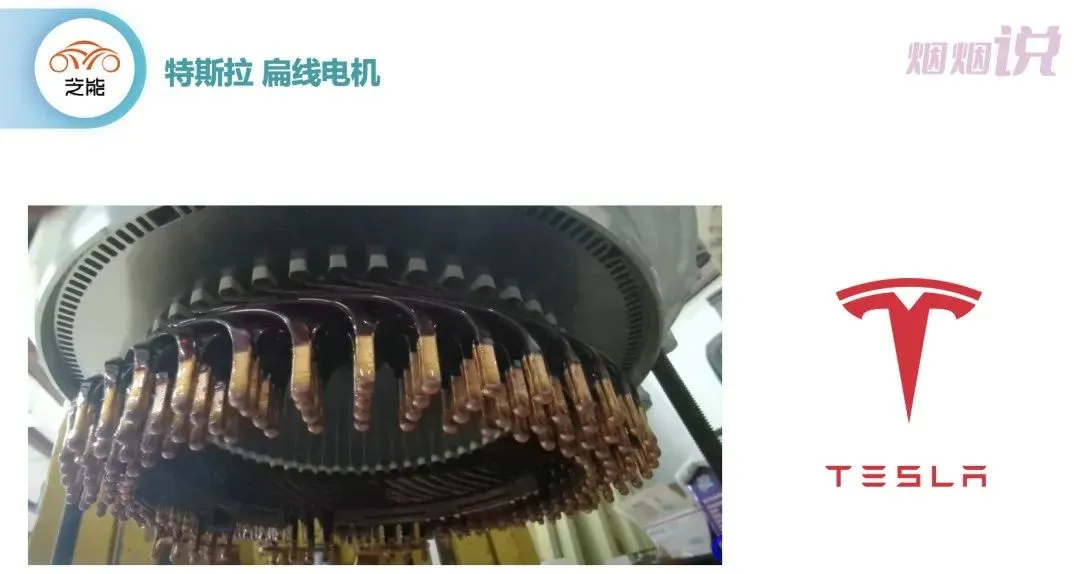

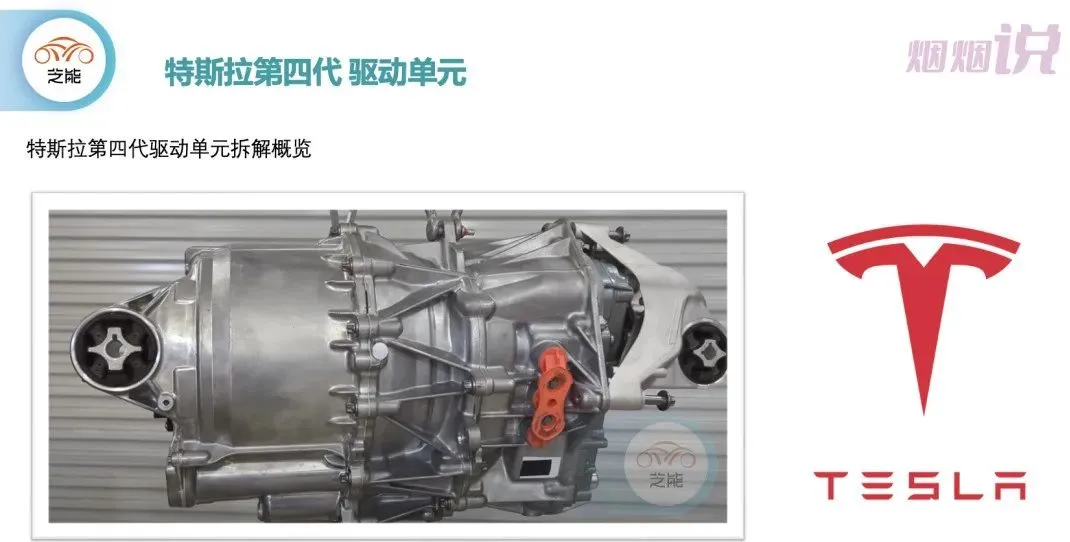

特斯拉最新电驱 4D1/5 是由油管特斯拉拆解大神 Ingineerix 所做的，从目前来看，分为基础款 4D5，性能款为 4D1。从定子的拆解图像来看，特斯拉使用了 8 层 HairPin，并对定子铁芯油孔结构进行了一定的调整。
当然变化最大的还是这个逆变器的设计本身，我们将花一些时间对这个基本的情况做一些梳理。

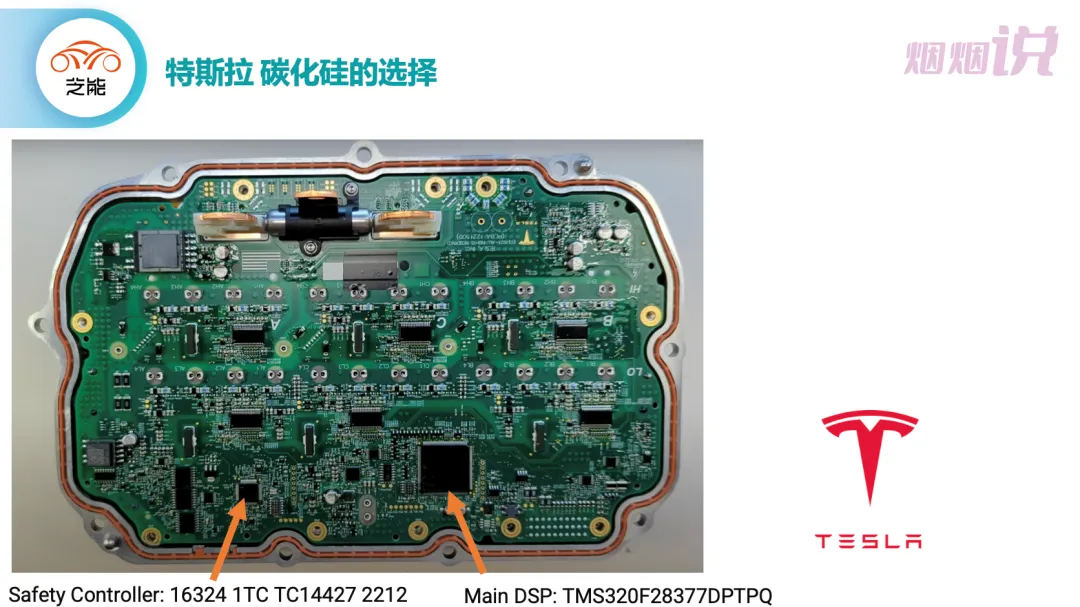

整体的控制部分是变化不大的，主控部分主要由两部份所组成：
◎ 主 DSP: TMS320F28377DPTPQ
◎ 安全控制器： 16324 1TC TC14427 2212

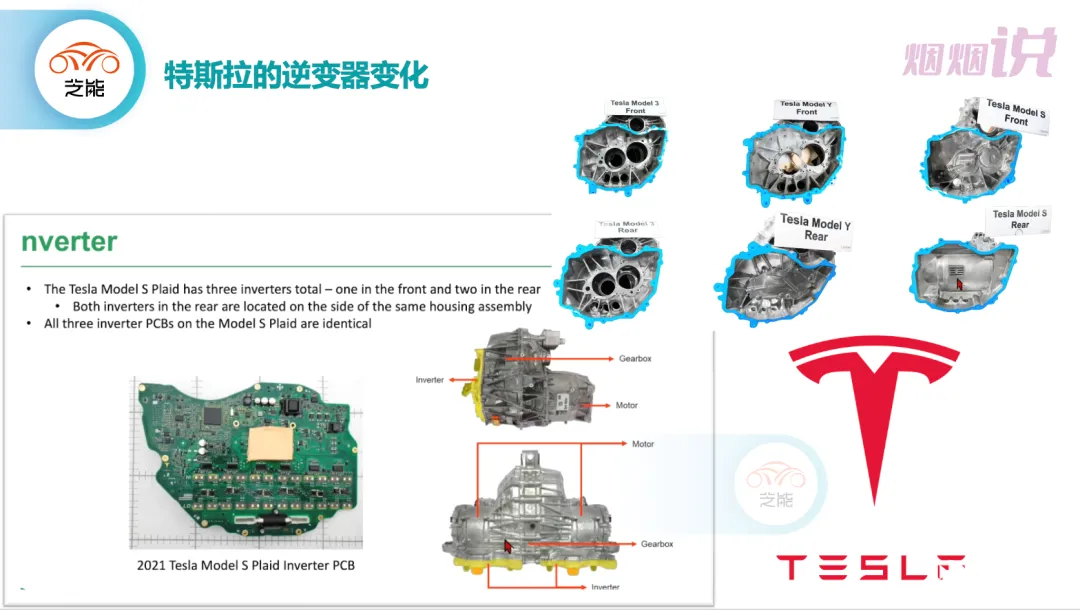

第四代逆变器的设计

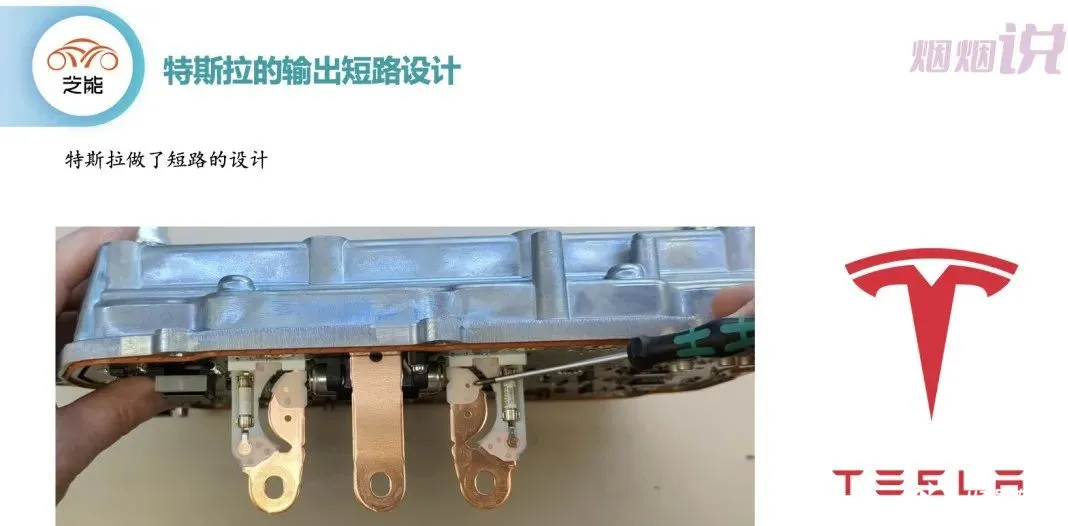

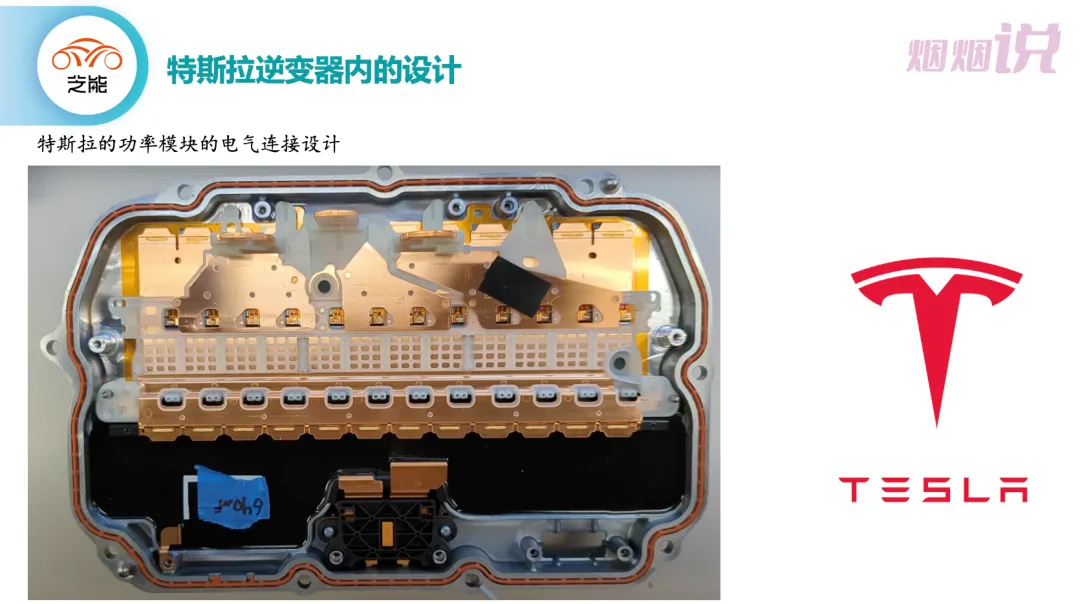

首先我们看到在输出部分，加入了融丝和抗电弧设计，增加了碰撞后的安全性。
在这里比较好奇的地方，是特斯拉是否有做功率模块的设计，是否为 75% 减少 SiC 功率模块去铺路，当然可以肯定的是在工艺和布置方面是做了一些微调的。
当然在具体设计中，主要包含：

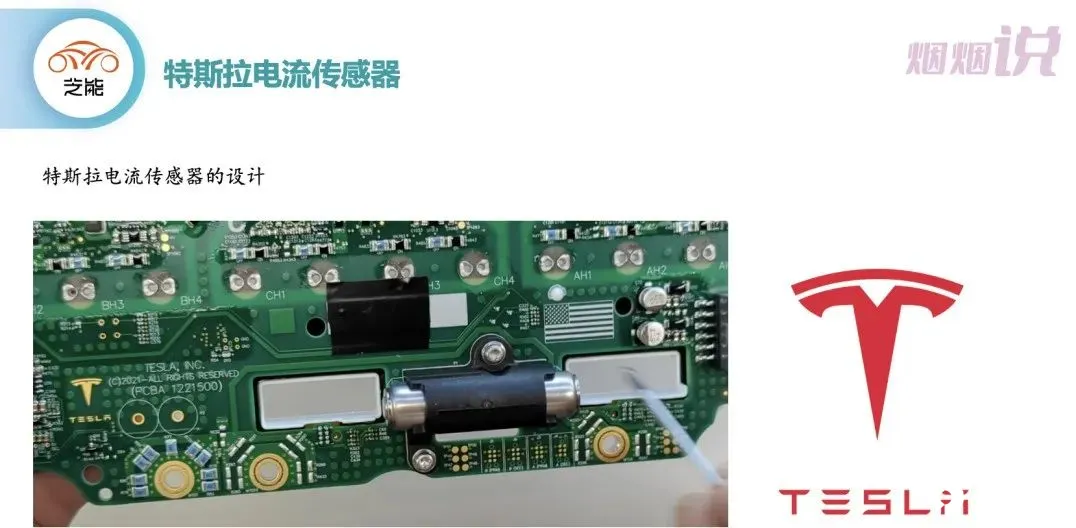

- 电流传感器的设计改进
- 红外温度传感器的导入

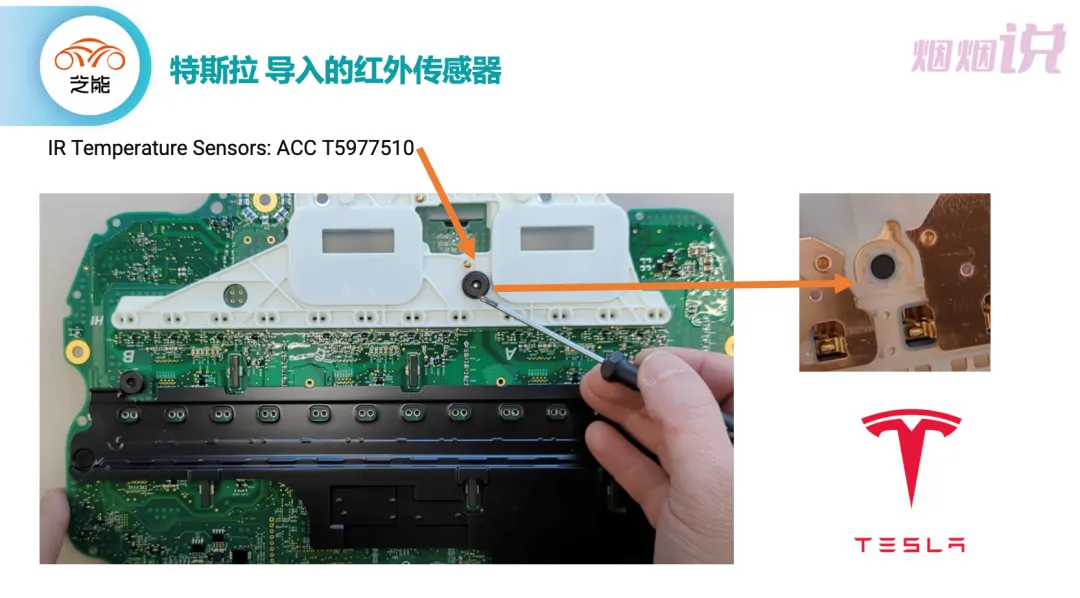

主要包括两枚红外温度传感器的导入，可能感温枪的大量使用把传感器的价格打下来了吧（IR Temperature Sensors: ACC T5977510）。
- 驱动电路的改进

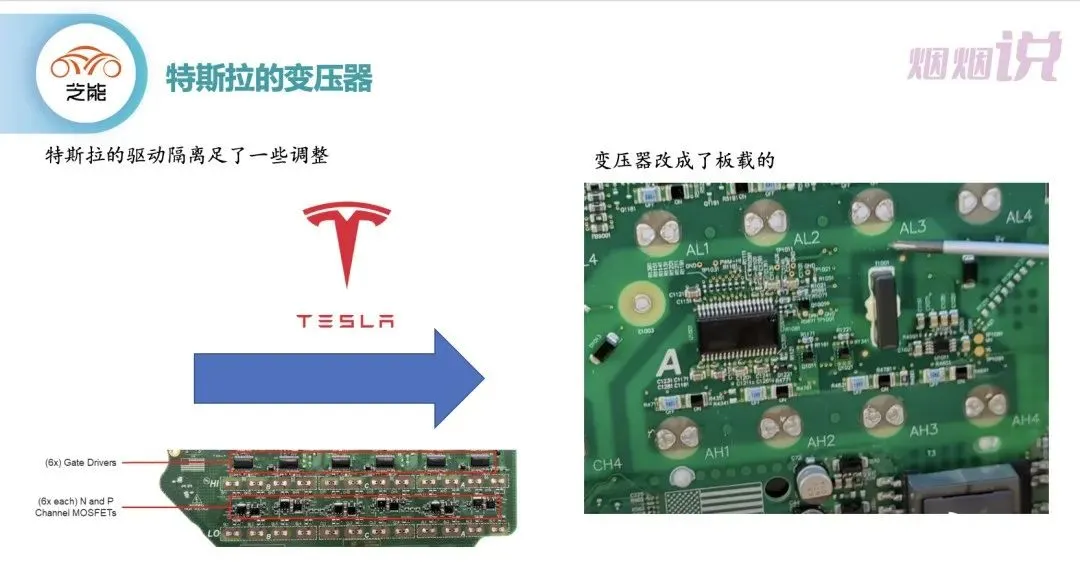

在这里导入了隔离变压器，特别是嵌入 PCB 的设计，调整幅度挺大的。
当然还有把泄放电阻给取消了。
小结：目前的信息主要是根据视频来猜测，等以后拿到实物我们也去第一时间拆解分析，更有现场感。
