作者： 朱玉龙
在蒙罗老爷子最新的视频里面，主要讲述了 4680 的电芯设计。根据和供应商的交流，目前我们看到的这一版设计在锁定中，在调整材料和设计；可以说这个版本的更迭是特斯拉很重要的设计方向。

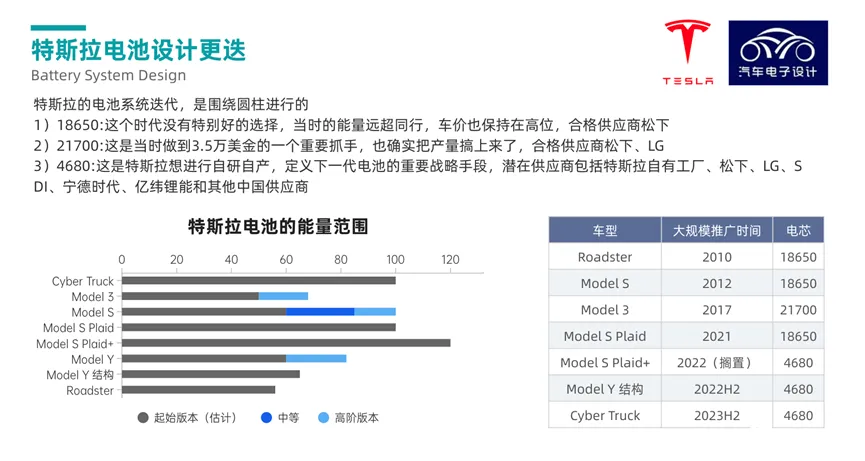

特斯拉的电池系统迭代，是围绕圆柱进行的：
- 18650
这个时代没有特别好的选择，当时的能量远超同行，车价也保持在高位，合格供应商松下
- 21700
这是当时做到 3.5 万美金的一个重要抓手，也确实把产量搞上来了，合格供应商松下、LG
- 4680
这是特斯拉想进行自研自产，定义下一代电池的重要战略手段，潜在供应商包括特斯拉自有工厂、松下、LG、SDI、宁德时代、亿纬锂能和其他中国供应商。

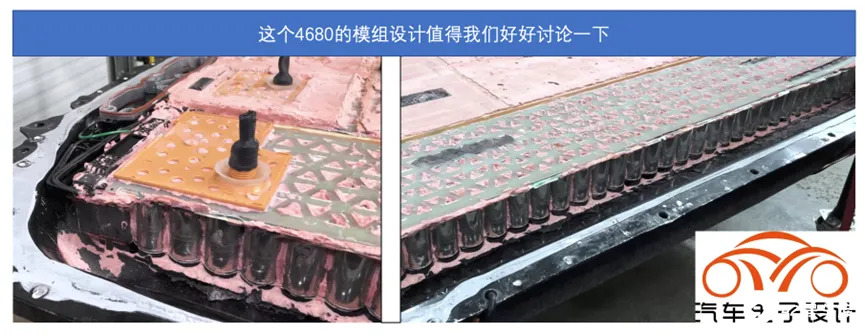

本篇文章主要探讨 4680 模组拆解的情况。
在模组设计中我们看到：
-
特斯拉在 4680 上舍弃了铝丝焊接的方法，通过激光焊接来连接 Busbar 和电芯正负极
-

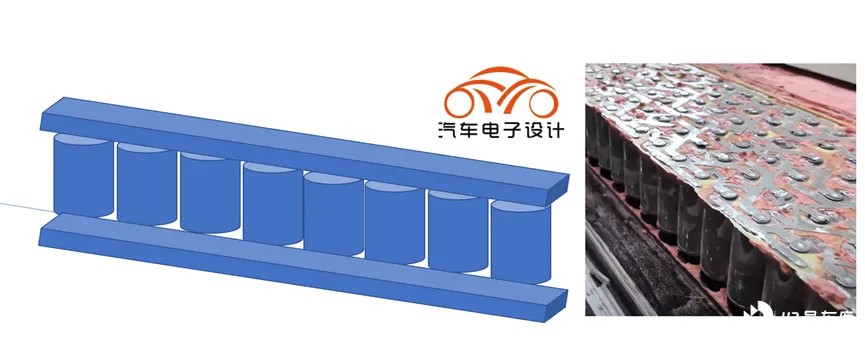

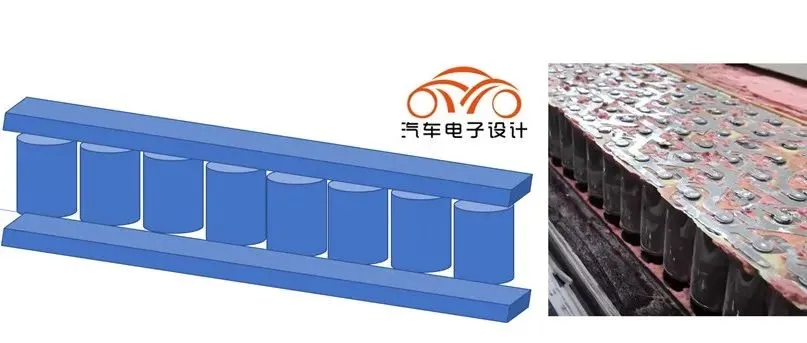

模组的顶部和底部都是完整的一块空间，整个加工的速度会更快一些
-
特斯拉采取了顶部集成采样线的模式，也导入了类似 CCS 的结构来提高可制造性和可靠性
4680 模组的电气设计

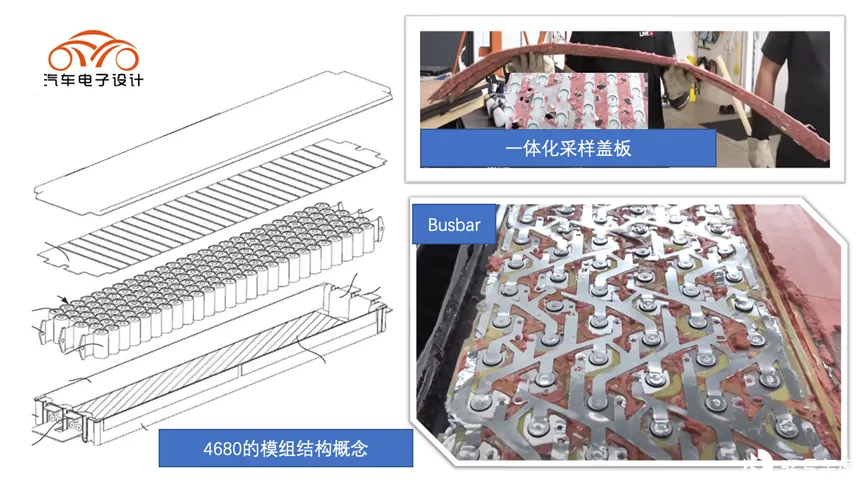

在特斯拉的模组设计专利图里面，已经透露出来了一些差异化的东西，在本次蒙罗老爷子的拆解中得到了很系统的展示。

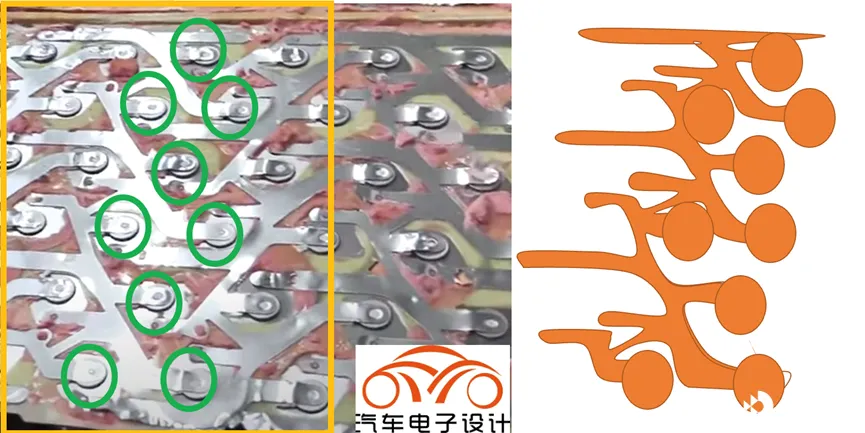

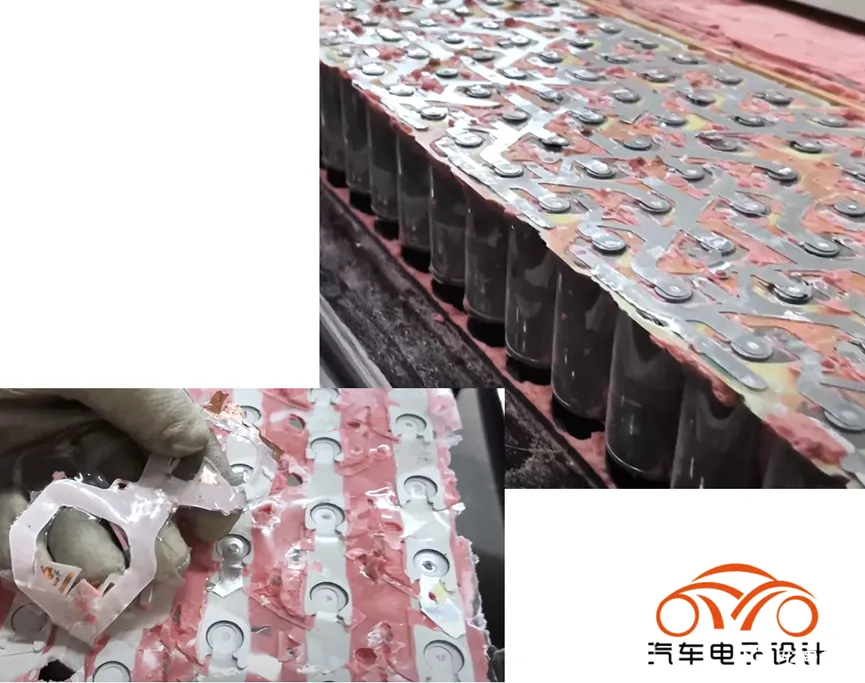

汇流排设计的并联结构，确实有点诡异，从目前清点的数量来看，凸起来有 9 个电芯，一共有 6 排，然后按照三角形进行圈住。下面图里面，用黄色框代表一个特写，绿色我圈出来的电芯。然后我把整个的汇流排结构用圈住的方式进行标注，因此这里分为两部分：
-
电芯连接点，可以看到用激光焊接的方式进行标注
-
Busbar 之间进行连接，这里设计有意思啦，有一块大的支撑部分把汇流排和电芯之间连接起来

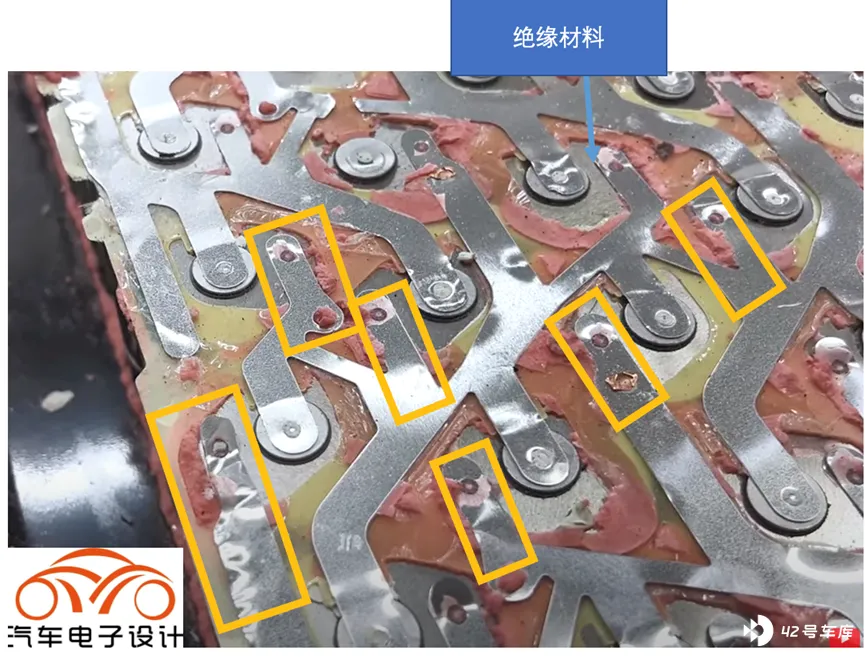

如下图所示，为了从结构上固定，这里使用了树杈固定的部分来把汇流排固定住，而且 Busbar 之间的连接是配置了绝缘材料，充分考虑在 3D 的范围内把 Busbar 之间进行连接。
从焊点来看，特斯拉在母线排上放弃了铝丝 Bonding 焊接这种既麻烦、可靠性又比较差的方案，一个可能原因是整个连接承载的电流变大了，从可靠性和体积利用率来看，这种 3D 复合的效率更高，工艺更可靠。
同时电芯的电压线，使用铜片直接与汇流排直接焊接， 9 个并联的电芯出一个电压采样点，这里使用了 CCS 的概念，把 4680 上面的盖子进行高度集成，内部通过集成温度传感器的方式。
总体来看，这种设计起始把难度全部交给了供应商，等于供应商需要提供这么一个底部的盖子和顶部的盖子，然后通过机械的方式把电芯一个个放进去。

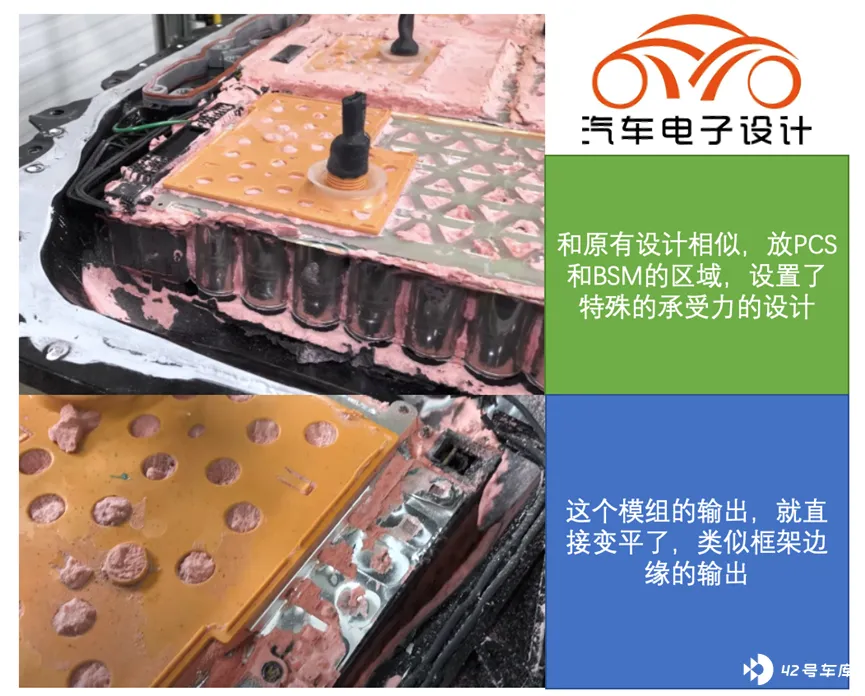

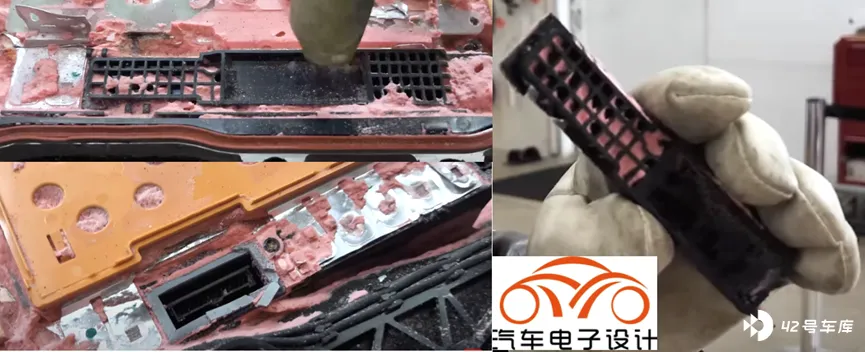

框架的两端
为了方便电流连接，类似大框架模块两端输出的连接通过激光焊接与输出极片连接，输出极通过框架塑料基板顶起来。整个电气部分还是通过橘黄色的塑料板顶起来，然后通信线通过顶部管道连接到 BMS。
这里有一个绝缘盖子，能把模块的输出部分保护起来，达到加强绝缘的电气隔离。
小结：总体来看，这个 4680 的设计部分一步步是简化装配过程，把很多的零件尽量集成起来，然后交给供应商来提供，进一步提高 4680 电芯到电池包的组装速度。
